继电器/马达驱动-CN8001B
CN8001B 是用于驱动可逆电动机的 H 桥电动机驱动器，可驱动一个直流电动机，一个步进电动机的绕组或其他负载。
CN8001B 在 2.7V 至 6V 的电动机电源电压下工作， 根据逻辑控制， 它可以提供高达
0.8A的输出电流。
CN8001B 由两个输入引脚控制。两个开/关输入确定输出模式：前进，后退，惯性停车或制动。当两个输入均处于低电平时，可以实现非常低的待机电路电流。

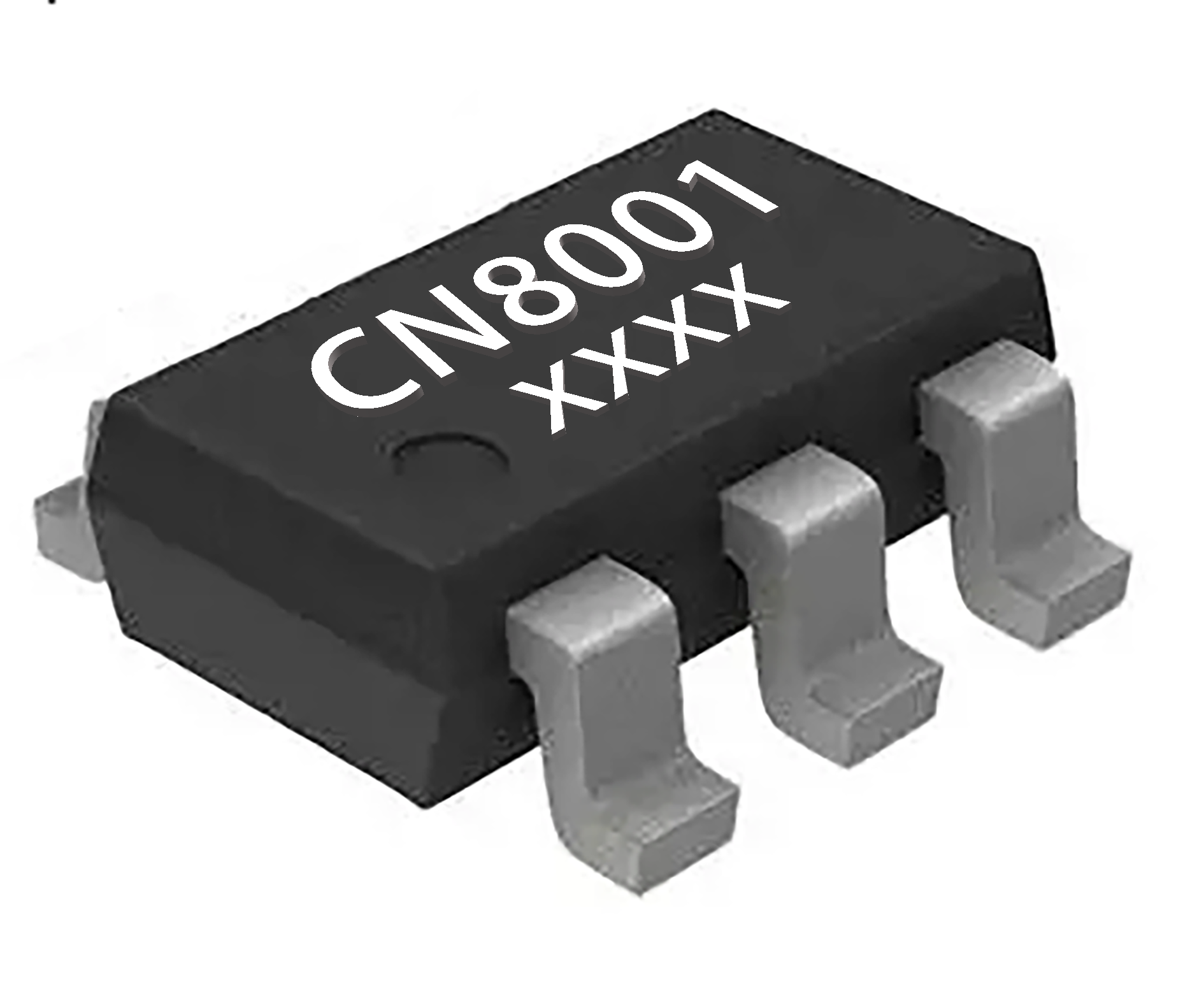

CN8001B 提供 SOT23-6L 封装。
马达驱动
芯片特点
CN8001B 是用于驱动可逆电动机的 H 桥电 动机驱动器，可驱动一个直流电动机，一个 步进电动机的绕组或其他负载。 宽功率范围：2.7V 至 6V
0.8A 最大连续输出
高于 3A 的峰值电流能力
低 MOSFET 导通电阻：Rhs =0.3Ω，Rls =0.15Ω
正向，反向，惯性或制动输出模式
适用于广泛的 MCU 控制逻辑
输入逻辑迟滞
热关断
典型应用
订货信息
零件号 | 封装 | 卷带式 | 标记* |
CN8001B | SOT23-6L | 3000/卷 | 01BYW |
