Line Driver-CN6212
CN6212是一款应用于电力线载波的线驱动器，内部包含了2个电流反馈型放大器。芯片具有极低的失真，可以确保在电力载波通信频段范围内发送功率谱带外信号符合规范，并且具有高达1A的电流输出能力，可以应对强烈的电力载波信道阻抗变化，在重载情况下仍然能保证信号的发送质量。工作电流可以用外接电阻进行设置，同时可以用数字控制端口按照设定值的1/2、3/4静态电流进行工作，可以根据信道状况通过软件调节，使芯片的驱动性能得到进一步的优化。芯片工作电压范围可以高达28V。
芯片内部集成了过流保护、温度补偿等单元模块，确保了芯片在各种条件下性能稳定可靠，使芯片在电力载波应用中具有优越的性能。
CN6212提供QFN 5X4 - 24L封装。
Line Driver
芯片特点
PIN to PIN兼容THS6212
工作电压：6V至28V
大信号带宽：> 20MHz
谐波抑制
工作电流外部设定，可数字控制
压摆率：500 V/μs
最大差分输出：2倍工作电压-6V@50Ω负载
TTL / CMOS兼容
温度范围-40°C to +85°C

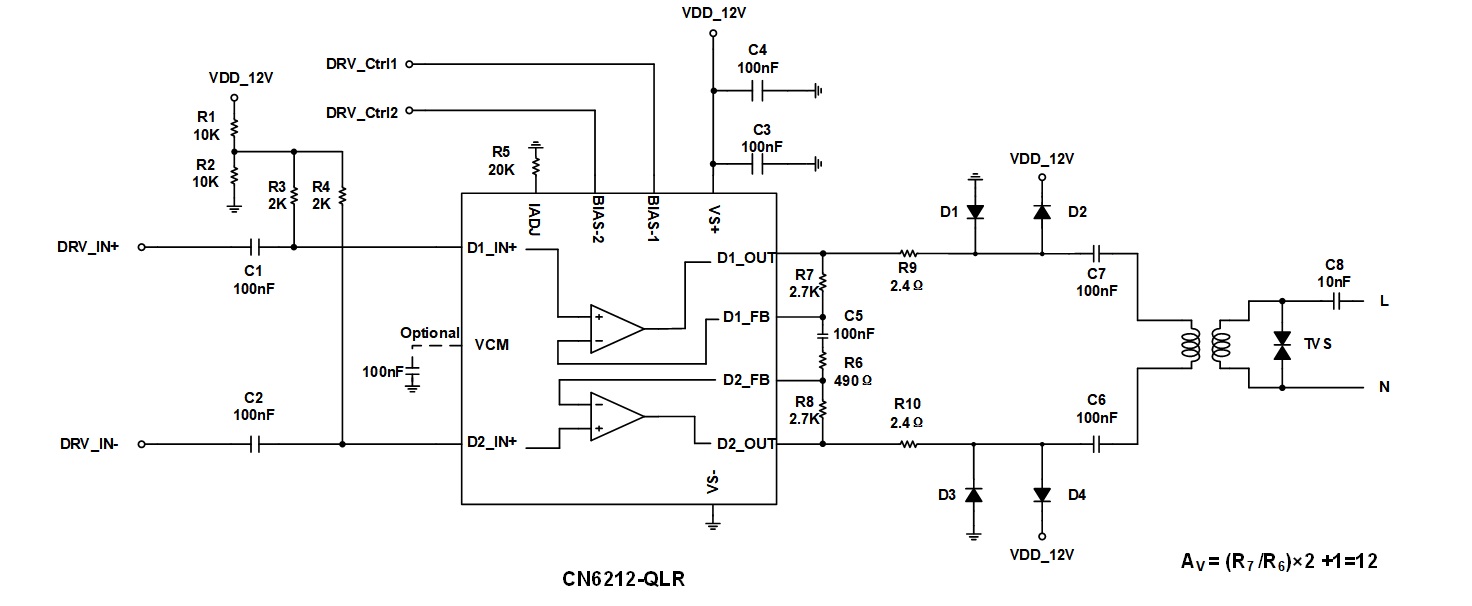

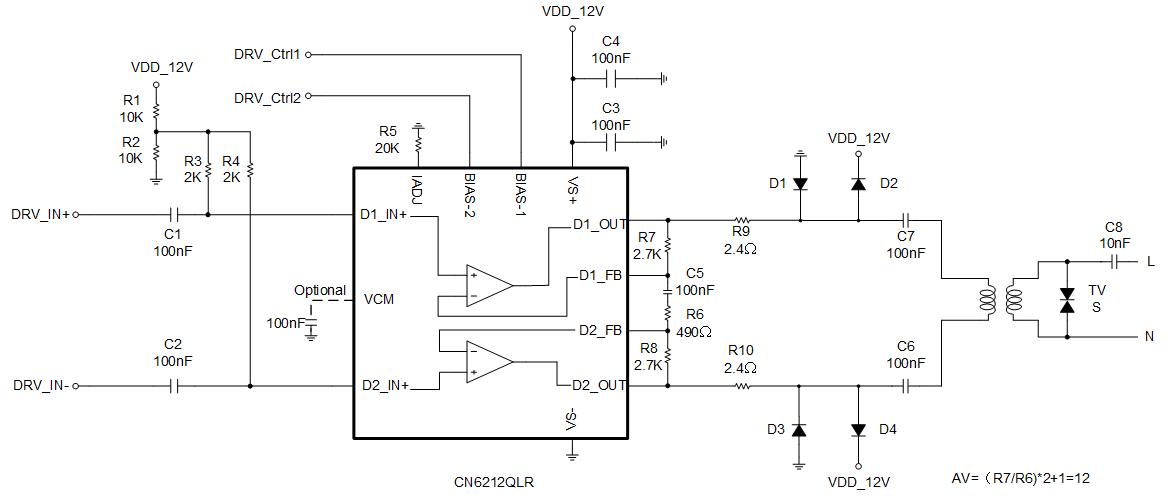

典型应用
订货信息
芯片型号 | 封装 | 编带 | 丝印 |
CN6212-QLR | QFN 5X4 - 24L | 3000/卷 | CN6212 YYWW |
