CN1710

芯片系列

解决方案

电源管理器件

LDO: CN84AXXX

LDO

芯片特点

工作电压（范围）:1.9~12V
静态电流：2.5μA
输出电流：1A
输出电压精度偏差：±2%
输出电压：1.8/2.8/3.0/3.3/3.6/4.0/5.0V
具有输出短路保护功能、过热保护功能

CN84LXXX

LDO

芯片特点

工作电压（范围）:1.9~12V
静态电流：2.5μA
输出电流：0.3A
输出电压精度偏差：±2%
输出电压：1.8/2.8/3.0/3.3/3.6/4.0/5.0V
具有输出短路保护功能、过热保护功能

CN84MXXX

LDO

芯片特点

工作电压（范围）:1.9~12V
静态电流：2.5μA
输出电流：0.5A
输出电压精度偏差：±2%
输出电压：1.8/2.8/3.0/3.3/3.6/4.0/5.0V
具有输出短路保护功能、过热保护功能

CN84SXXX

LDO

芯片特点

工作电压（范围）:1.9~12V
静态电流：2.5μA
输出电流：0.15A
输出电压精度偏差：±2%
输出电压：1.8/2.8/3.0/3.3/3.6/4.0/5.0V
具有输出短路保护功能、过热保护功能

CN85LXXX

LDO

芯片特点

工作电压（范围）:1.9~20V
静态电流：2.5μA
输出电流：0.3A
输出电压精度偏差：±2%
输出电压：1.8/2.8/3.0/3.3/3.6/4.0/5.0V/5.6V
具有输出短路保护功能、过热保护功能

CN86LXXX

LDO

芯片特点

工作电压（范围）:2.9~30V
静态电流：1.2μA
输出电流：0.3A
输出电压精度偏差：±2%
输出电压：2.8/3.0/3.3/3.6/4.0/5.0/5.6/12.0V
具有输出短路保护功能、过热保护功能、内置输出电流限制电路，可调限流值，最大500mA

CN86MXXX

LDO

芯片特点

工作电压（范围）:2.9~30V
静态电流：1.2μA
输出电流：0.5A
输出电压精度偏差：±2%
输出电压：2.8/3.0/3.3/3.6/4.0/5.0/5.6/12.0V
具有输出短路保护功能、过热保护功能

CN87LXXX

LDO

芯片特点

工作电压（范围）:1.5~6V
静态电流：0.6μA
输出电流：0.3A
输出电压精度偏差：±2%
输出电压：1.8/2.8/3.0/3.3/3.6V
具有输出短路保护功能、过热保护功能

CN87MXXX

LDO

芯片特点

工作电压（范围）:1.5~6V
静态电流：0.6μA
输出电流：0.5A
输出电压精度偏差：±2%
输出电压：1.2/1.8/2.5/2.8/3.0/3.3/3.6/4.0/5.0V
具有输出短路保护功能、过热保护功能

CN88LXXX

LDO

芯片特点

工作电压（范围）:2.7~35V
静态电流：6μA
输出电流：0.15A
输出电压精度偏差：±2%
输出电压：1.2/1.8/2.5/2.8/3.0/3.3/3.6/4.0/5.0V
具有输出短路保护功能、过热保护功能

PSR ACDC: CN1609

PSR ACDC

芯片特点

宽输入交流范围：90Vac~265Vac
输出功率：3~5W
高达 70kHz 的工作频率
优良的系统 ESD 性能
可调输出线性补偿（3%~8%）
可调输入线性补偿
高效率准谐振工作模式
内置短路保护和输出过压保护
内置过温保护

CN1611

PSR ACDC

芯片特点

CV/CC 调节误差±5%
无需光耦和所有次级 CV/CC 控制电路
准谐振工作模式
内置线路补偿，用于更精确的 CC 调节
内置前沿消隐(LEB）
逐周期电流限制
具有迟滞的 VCC 欠压锁定（UVLO）
内置短路保护和输出过压保护
内置过温保护
输出功率可达15W

CN1810(外置MOS)

PSR ACDC

芯片特点

CV/CC 调节误差±5%
无需光耦和所有次级CV/CC 控制电路
准谐振工作模式
内置线路补偿，用于更精确的CC 调节
内置前沿消隐(LEB）
逐周期电流限制
具有迟滞的VCC 欠压锁定（UVLO）
内置短路保护和输出过压保护
内置过温保护
输出功率可达30W

CN1811

PSR ACDC

芯片特点

CV/CC 调节误差±5%
无需光耦和所有次级CV/CC 控制电路
准谐振工作模式
内置线路补偿，用于更精确的CC 调节
内置前沿消隐(LEB）
逐周期电流限制
具有迟滞的VCC 欠压锁定（UVLO）
内置短路保护和输出过压保护
内置过温保护
输出功率可达30W

SSR ACDC: CN1703

SSR ACDC

芯片特点

隔离型的同步整流控制应用
1mW 超低待机功耗@Vin=230Vac
85-265Vac 宽范围输入电压
内部集成 700V 功率管
集成高压启动功能
优异的动态响应
减小音频噪声的降幅调制技术
改善 EMI 的抖频技术
±3%输出电压精度
过载、输出、过温、逐周期限流保护

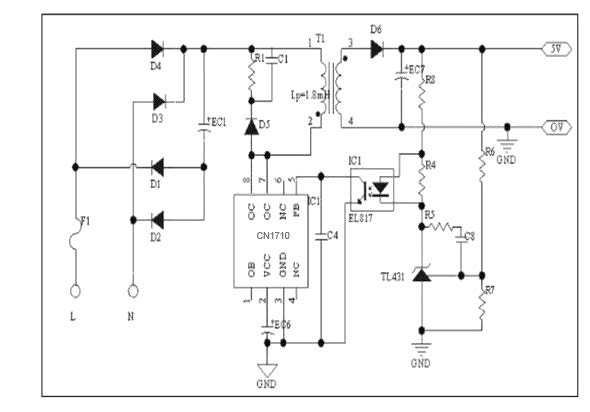

CN1710

SSR ACDC

芯片特点

全电压输入 85V—265V

内置 700V 高压功率管

内部集成了高压恒流启动电路，无需外部启动电阻

待机功耗小于0.3W

65KHz PWM 开关频率

专利的自供电技术，无需外部辅助

CN1711A

SSR ACDC

芯片特点

全电压输入85V—265V

内置700V高压功率管

内部集成了高压启动电路，无需外部启动电阻

内置 16mS 软启动电路

内置高低压功率补偿电路，使高低压最大输出功率保持一致

专利的自供电技术，无需外部辅助绕组供电

静态内置频率调制电路，简化了外围 EMI 设计成本

完整的过压、过温、过流、过载、输出开路/短路保护

CN1711B

SSR ACDC

芯片特点

全电压输入85V—265V
内置700V高压功率管
内部集成了高压启动电路，无需外部启动电阻
内置16mS软启动电路内置高低压功率补偿电路，使高低压最大输出功率保持一致
专利的自供电技术，无需外部辅助绕组供电
静态内置频率调制电路，简化了外围EMI设计成本
完整的过压、过温、过流、过载、输出开路/短路保护

非隔离高压Buck: CN1705

非隔离高压Buck

芯片特点

内部集成 650V 高压 MOSFET
集成高压启动和自供电电路
低待机功耗<100mW
优异的动态响应速度,输出电压纹波小
良好的负载调整率和线性调整率
降低音频噪声的降幅调制技术
自适应开关频率,最高 45kHz
改善 EMI 性能的频率调制技术
内置软启动功能

CN2020A

非隔离高压Buck

芯片特点

效率高达 96%

600KHz 工作频率

2A 最大输出电流

无需肖特基二极管

4.5V-16V 输入电压范围

0.6V 基准电压

斜坡补偿电流控制模式，具有出色的输入电压与负载瞬态响应

集成内部补偿

低 ESR 陶瓷电容也能稳定工作

打嗝模式的过流保护

热保护

拥有浪涌电流限制和软启动功能

-40°C~+85°C 工作温度范围

CN2201P

非隔离高压Buck

芯片特点

Wide Input Operating Range from 4.7V to 40V
Capable of Delivering 1A
No External Compensation Needed
Current Mode control
Up to 93% efficiency
Internet Soft-Start
700KHz switching frequency
Short circuit protection
3uA low shutdown supply current
Stable with ceramic output capacitors
Thermal protection and UVLO
Available in SOT23-6 package

隔离DCDC: CN35K035

隔离DCDC

芯片特点

最大输出功率：3W
宽输入电压范围: 2.5~5.0V
可控外部开关频率范围：200kHz~2MHz
具有使能功能
芯片过热保护功能

CN35K180

隔离DCDC

芯片特点

最大输出功率：3W
宽电压输入范围: 4~24V
可控开关频率范围：200kHz~2MHz
占空比可调：最大50%
过热保护、过流保护

CN35K180A

隔离DCDC

芯片特点

最大输出功率：3W
宽输入电压范围: 4~24V
可控外部开关频率范围：200kHz~2MHz
使能控制
过热保护

PMU: CN8911B

PMU

芯片特点

4 in 1 PMU, 2-Bucks, 1-Boost, 1-SuperCap Charger
1-Channel Fixed-3.3V/500mA Output HV Buck
1-Channel Adjustable Output HV Buck
1-Channel 12V/300mA Output Boost at 2.5V Input
Linear Charger for Super Capacitor with 60mA Current
High Efficiency Pulse Skip Mode at Light Load
Power Down Detection and Index
Auto-alternated Boost Mode and Charger Mode
Hic-cup Mode OCP protections
Thermal Shutdown

信号检测及保护器件

漏电检测芯片: CN54123

漏电检测芯片

芯片特点

直接驱动 SCR，当有漏电信号时，输出脉宽大于25ms
适用于检测 AC 型漏电信号
漏电检测阈值一致性好
良好的电磁干扰（EMC）防护能力
适用于 110V~220V(50~60HZ)电压
宽的温度范围(Ta=-20~+80℃)

过零检测芯片: CN71102

过零检测芯片

芯片特点

低功耗,工作电流<10uA
高检测精度
有效滤除电力线噪声
集成整流二极管
集成稳压二极管
外围器件少

控制驱动器件

马达驱动: CN8001

马达驱动

芯片特点

宽功率范围：2.7V 至 6V
0.8A 最大连续输出
高于 3A 的峰值电流能力
低 MOSFET 导通电阻：Rhs =0.3Ω，Rls =0.15Ω
正向，反向，惯性或制动输出模式
适用于广泛的 MCU 控制逻辑
输入逻辑迟滞
热关断

CN8001A

马达驱动

芯片特点

宽功率范围：2V 至 6V
0.8A 最大连续输出
高于 2A 的峰值电流能力
过流保护点 2.5A
低 MOSFET 导通电阻：Rhs =0.3Ω，Rls =0.15Ω
正向，反向，惯性或制动输出模式
适用于广泛的 MCU 控制逻辑
输入逻辑迟滞
热关断以及过流保护

CN8001B

马达驱动

芯片特点

CN8001B 是用于驱动可逆电动机的 H 桥电动机驱动器，可驱动一个直流电动机，一个步进电动机的绕组或其他负载。
宽功率范围：2.7V 至 6V
0.8A 最大连续输出
高于 3A 的峰值电流能力
低 MOSFET 导通电阻：Rhs =0.3Ω，Rls =0.15Ω
正向，反向，惯性或制动输出模式
适用于广泛的 MCU 控制逻辑
输入逻辑迟滞
热关断

CN8031

马达驱动

芯片特点

0.8A最大连续输出
高于3A的峰值电流能力
低MOSFET导通电阻：Rhs =0.6Ω，Rls =0.3Ω
正向，反向，惯性或制动输出模式
适用于广泛的MCU控制逻辑
输入逻辑迟滞
热关断

CN8033

马达驱动

芯片特点

宽功率范围：4V 至 24V

1.5A 最大连续输出

高于 3.0A 的峰值电流能力

低 MOSFET 导通电阻：Rhs =0.4Ω，Rls =0.2 Ω

正向，反向，惯性或制动输出模式

适用于广泛的 MCU 控制逻辑

输入逻辑迟滞

过流、过热关断

CN8033B

马达驱动

芯片特点

宽功率范围：4V至24V
高于3.0A的峰值电流能力
低MOSFET导通电阻：
Rhs =0.4Ω，Rls =0.2Ω
正向，反向，惯性或制动输出模式
适用于广泛的MCU控制逻辑
输入逻辑迟滞
过流、过热关断

继电器驱动: CN8021

继电器驱动

芯片特点

3.5 – 40V 的工作电压
推荐最大工作电流:450mA
工作温度范围-40 ~ +85℃
兼容各类单片机逻辑输入信号
输入信号防噪声处理
电感性负载电流的反冲保护
有过温、过流保护电路，提高芯片可靠性

CN8023

继电器驱动

芯片特点

5–36V 的工作电压。
最大工作电流:450mA
工作温度范围-40 ~ +85℃
兼容各类单片机逻辑电平信号输入信号
输入信号防噪声处理
电感性负载电流的反冲保护

功率放大器件

Line Driver: CN6212

Line Driver

芯片特点

PIN to PIN兼容THS6212
工作电压：6V至28V
大信号带宽：> 20MHz
谐波抑制
工作电流外部设定，可数字控制
压摆率：500 V/μs
最大差分输出：2倍工作电压-6V@50Ω负载
TTL / CMOS兼容
温度范围-40°C to +85°C

CN6212A

Line Driver

芯片特点

工作电压：6V至28V
大信号带宽：> 20MHz
谐波抑制
工作电流外部设定，可数字控制
压摆率：500 V/μs
最大差分输出：2倍工作电压-6V@50Ω负载
TTL / CMOS兼容
温度范围-40°C to +85°C

显示驱动器件

段码LCD驱动: CN90C4S36

段码LCD驱动

芯片特点

显示方式可选：静态，动态的 1/2 和 1/3 偏置电压，1/4 占空比模式，最多 144 点。
内置 OSC 电路，具备闪烁功能
内部 LCD 对比度控制电路
设置电路休眠模式
无需外部组件
接口：2 线串口
与 TTL / CMOS 兼容
高 EMC 抗扰度

CN90C4S40

段码LCD驱动

芯片特点

固定的 1/4 占空比模式，最多 160 点。
低功耗设计，典型条件下电流为 6uA。
内置 OSC 电路
内部 LCD 对比度控制电路
集成上电复位电路
无需外部组件
接口：2 线串口
与 TTL / CMOS 兼容
高 EMC 抗扰度

CN90C8S35

段码LCD驱动

芯片特点

固定的 1/4 Bias，1/8 Duty 35*8=280Bit，内置 Buffer AMP
内置复位、震荡电路
接口：2 线式 I2C 串行接口
内置 EVR 电路
低功耗设计
高 EMC 抗扰度

CN91C4S48

段码LCD驱动

芯片特点

固定的 1/4 占空比模式，最多 192 点
低功耗设计，典型条件下电流为 6uA
内置 OSC 电路
内部 LCD 对比度控制电路
集成上电复位电路
无需外部组件
接口：2 线串口
与 TTL / CMOS 兼容
高 EMC 抗扰度

CN91C4S96

段码LCD驱动

芯片特点

固定的 1/4 占空比模式，最多 192 点
低功耗设计，典型条件下电流为 6uA
内置 OSC 电路
内部 LCD 对比度控制电路
集成上电复位电路
无需外部组件
接口：2 线串口
与 TTL / CMOS 兼容
高 EMC 抗扰度

通讯器件

HPLC: CN8513 & CN8514

HPLC

芯片特点

485: CN485(N)

485

芯片特点

静电保护（ESD）： A/B ±15KV--人体模式（HBM）
总线允许挂接多达 256 个收发器
强大摆率限制有助于实现无差错数据传输
三态输出
SOP8 封装
符合 Q/GDW 11179.11-2015 电能表用元器件技术规范

CN3485W

485

芯片特点

3.3V/5V 电源电压
增强摆率限制有助于降低输出EMI以及不匹配的终端连接引起的反射，实现500kbps的无误码数据传输
通信端口提供±15kV人体模式ESD保护
Fail-safe功能
具有1/8单位负载，多达256个收发器可挂接在同一总线上
采用8脚SO封装

SSR ACDC-CN1710

SSR ACDC

芯片系列

解决方案
