非隔离高压Buck-CN1705

CN1705 系列芯片是一款高性能、高集成度、低待机功耗的 开关电源驱动芯片,适用于全电压 85~265VAC 输入的 Buck、Buck-Boost、Flyback 等变换器拓扑应用。 CN1705 系列芯片内部集成了 650V 高压MOSFET、高压自供 电电路、电流采样电路,以及采用先进的控制技术, 无需 外部环路补偿即可实现优异的恒压输出特性,极大的减少了 外围器件数量,节省了系统成本和体积,同时提高了可靠 性。 CN1705 系列芯片采用多模式控制技术,能有效降低系统待机功 耗,提高效率和改善动态性能,并减小系统工作在 轻载时 的音频噪声。 CN1705 系列芯片提供了丰富的保护功能,包括输出短路保 护、输出过压保护、输出过载保护、反馈开路保护、逐周 期限流、过温保护等,使系统更加安全可靠。 CN1705 系列芯片根据不同输出电流提供 3 种可选型号, SOP7 和DIP7 两种可选封装。

非隔离高压Buck

芯片特点

内部集成 650V 高压 MOSFET

集成高压启动和自供电电路

低待机功耗<100mW

优异的动态响应速度,输出电压纹波小

良好的负载调整率和线性调整率

降低音频噪声的降幅调制技术

自适应开关频率,最高 45kHz

改善 EMI 性能的频率调制技术

内置软启动功能

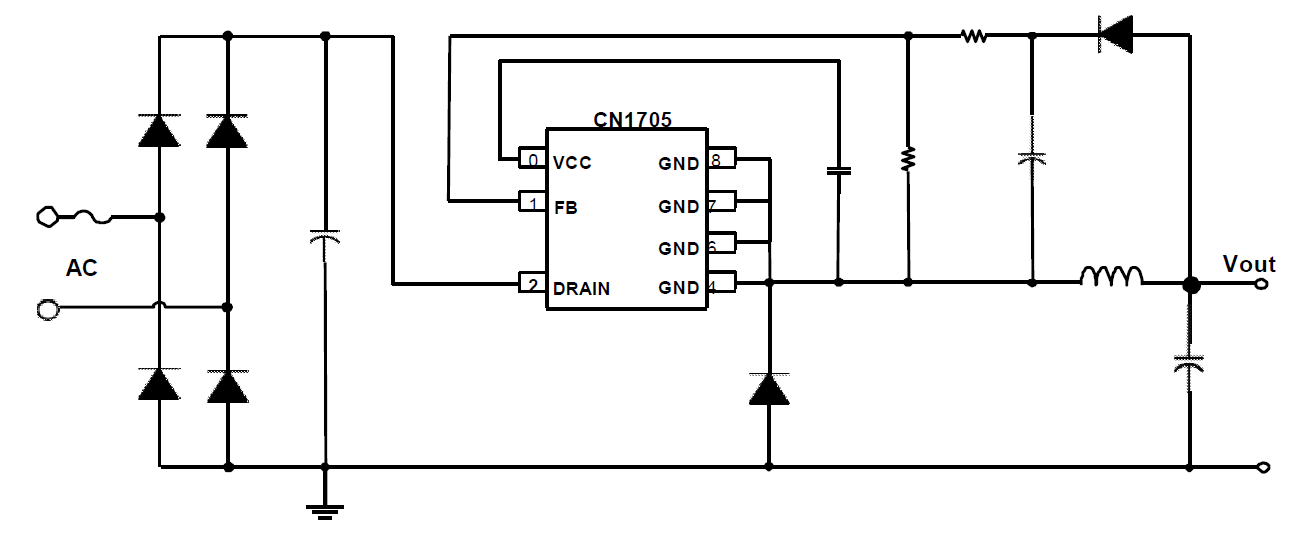

典型应用

订货信息

定购型号

封装

温度范围

包装形式

打印



CN1705



SOP7



-40℃ 到 105℃



卷盘

BPA8505

XXXXXYY XXWWD
